Specifikace

Výčet, nejen technických, specifikací

Od bývalé tlakové stanice v úpravně Schwarzwasser je vedeno dvojité tlakové potrubí o průměru 125 mm přes 21 kontrolních stanic s tlakovými uzávěry. Ve stanici 21 (Kopfstation) je přepad, který ústí do kameninového potrubí o průměru 300 mm. Délka tohoto úseku je 3 km.

Dále pokračuje tímto potrubím, přes akvadukt v oboře Jedlovec, do stanice č. 148 na cca. 13,5 km, kde se průměr potrubí mění na 200 mm a tímto pokračovalo až k vyústění bývalého povrchového dolu Segen Gottes. Celková délka potrubního systému byla necelých 16 km.

Viditelnými částmi potrubí byla část na akvaduktu v oboře Jedlovec a přemostění bývalé železniční trati pod košťanským hřbitovem.

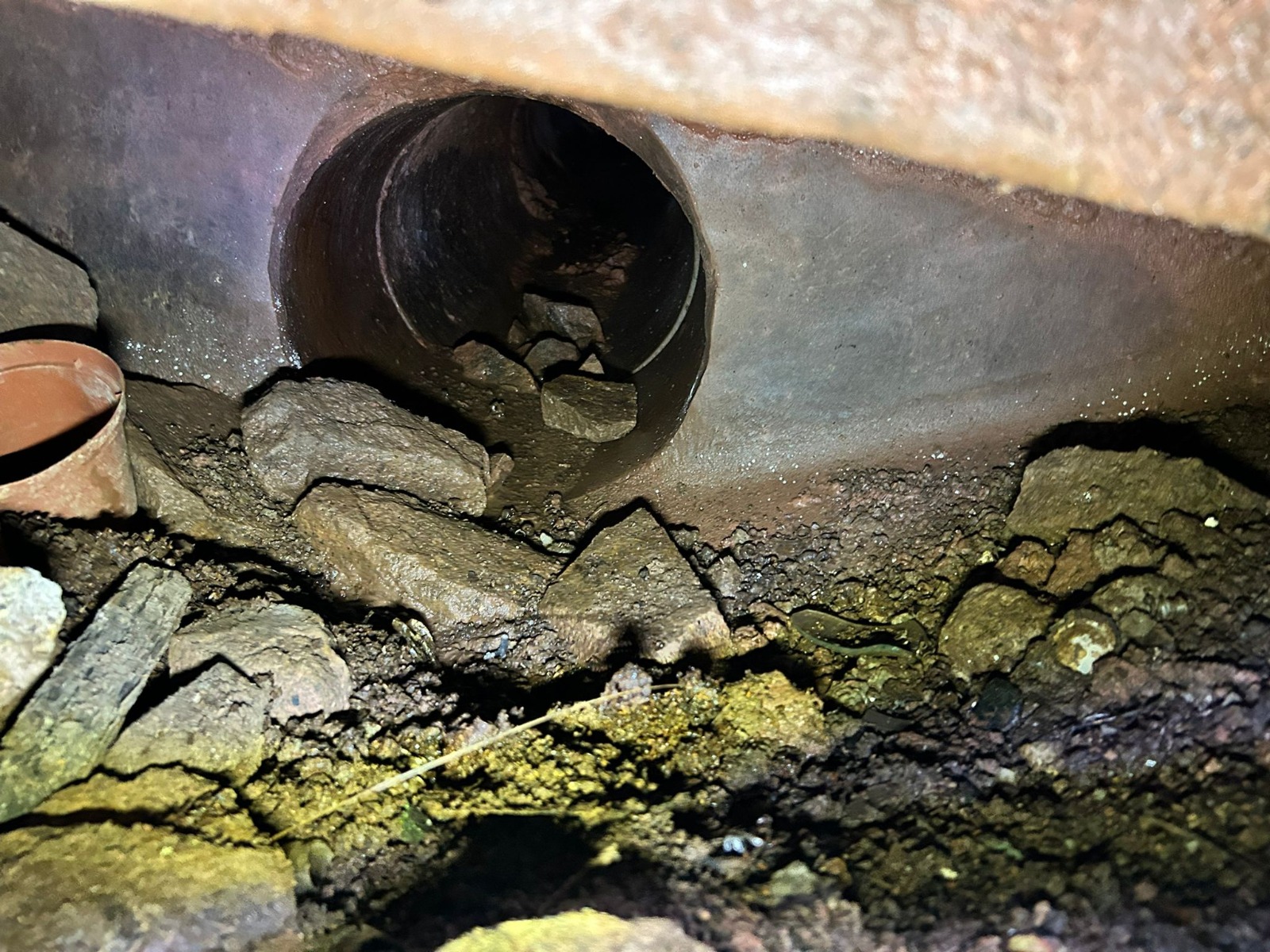

V kontrolních šachtách, kde bylo potrubí zaústěno pod velkým úhlem, se nad koryta přidávala betonová zábrana proti rozstřikování kalu, aby nedocházelo k zaplavení komory.

Potrubí:

• Část Schwarzwasser - Kopfstation: 2x ⌀ 125 mm, ocel
• Část Kopfstation - Střelná (stanice č. 148): ⌀ 300 mm, kamenina
• Část Střelná - důl Segen Gottes: ⌀ 200 mm, kamenina

Začátek trasy:

• Schwarzwasser, Altenberg - zde začíná tlakové potrubí
• Lugsteinhof, Zinnwald-Georgenfeld - hlavní stanice, zde končí tlakové potrubí a začíná splav

Konec trasy:

• Důl Boží požehnání, Oldřichov-Barbora

Významná místa:

• Akvadukt na splavování kalu, obora Jedlovec

Nedokumentovatelné části:

• Část vedoucí od místa Střelná-Hampuš ke košťanskému hřbitovu, zničeno těžbou
• Část vedoucí od košťanského hřbitova k vyústění do povrchového dolu, zničeno těžbou
